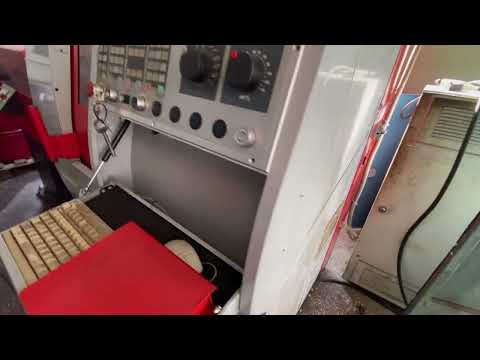

CNC virpošanas un frēzēšanas centrs

EMCO Turn 325-II

Stāvoklis: ļoti labs (lietots), Izgatavošanas gads: 2002, Funkcionalitāte: pilnībā funkcionāls, Virpošanas garums: 3 000 mm Virpošanas diametrs virs plaknes slīdņa: 520 mm X ass gājiens: 600 mm Y ass gājiens: 150 mm Z ass gājiens: 3 150 mm Virpošanas diametrs: 520 mm Virpošanas garums: 3 000 mm Vadība: SIN 840 D Siemens Z ass: 3 150 mm Z ass padeve: 1 – 40 000 mm/min Ātrgaita Z asij: 40,00 m/min X ass: 600 mm X ass padeve: 1 – 30 000 mm/min Ātrgaita X asij: 30,00 m/min Galvenais vārpsta S1 Vārpstas apgriezienu diapazons: 1 – 3 300 apgr./min Dzinēja jauda pie 100% noslodzes: 29,00 kW Vārpstas galvas DIN 55026 – izmērs A11 Priekšējā gultņa vārpstas diametrs: 160 mm Vārpstas caurums: 115 mm C ass: 360 x 0,001° Frēzēšanas vārpsta S2 Instrumenta stiprinājums: Capto C6 Apgriezienu diapazons (bez pakāpēm): 1 – 6 000 apgr./min Y ass: -100 / +150 mm B ass: -110 / +110° Instrumentu žurnāls ar 100 vietām Iedpfxexpfd Do Adlotb Kopējā enerģijas nepieciešamība: 145 kW Iekārtas svars apm. 24 t

Stāvoklis: ļoti labs (lietots), Izgatavošanas gads: 1999, Fanuc 21T vadības sistēma Iodpfxowmzhpo Adlstb Ieskrūvēšanas diametrs: 158 mm Apkārtmēra diametrs virs gultas: 340 mm Griešanās ātrums: 6 000 min⁻¹ 8 pozīciju revolvergalva Atslēgas uzmava 3-žokļu patrona, 2-žokļu patrona, sprieguma uzmavas patrona Sprieguma uzmavas Daudzveidīgi instrumentu turētāji

Stāvoklis: lietots, Izgatavošanas gads: 2000, Tehniskā informācija: Virpas diametrs virs gultas: 600 mm Virpas diametrs virs šķērssledes: 260 mm Virpošanas garums: 610 mm Pārvietošanas attālums (X ass): 160 mm Garensledes gājiens (Z ass): 610 mm Vadība: Siemens 810D Apgriezienu diapazons: 1 - 6300 bezpakāpju apgr./min Vārpstas griezes moments: 86 Nm Vārpstas caurums: Ø 42 mm Vārpstas ārējais diametrs priekšējā gultnī: Ø 80 mm Iedsu Ixwiepfx Adlotb Barošanas piedziņa AC: X/Z: 5000 / 7000 N Ātrgaita X/Z: 16 / 20 m/min Instrumentu revolveris - staciju skaits: 12 / VDI 30 Aizmugures centra stiprinājums ISO: MK4 Aizmugures centra pārvietošana: 500 (gājiens) mm Galvenās vārpstas jauda: 7,5 (100%=11kW) kW Elektriskā izpilde - spriegums/frekvence: 3/PE ~ 400V un 50/60Hz Kopējā jaudas nepieciešamība: 20 kVA (11 kW) Iekārtas svars apm.: 4,0 t Iekārtas izmēri apm. GxPxA: 3,0 x 2,0 x 2,1 m CNC virpa aprīkota ar C-asi. Attālums starp galveno vārpstu un aizmugures centru: 805 mm Hidrauliskā pašcentra darbgalda patrona Röhm Ø 160 mm (bez žokļiem), apgriezieni 7.500 apgr./min. Aizmugures centrs ar rotējošu uzgali Instrumentu revolveris (12 vietas brīvas dzinējinstrumentiem) Pašlaik žurnālā uzstādīti 8 instrumentu turētāji, no tiem 4 ar patronām Dzesēšanas iekārta, dzesēšanas šķidruma padeve caur instrumentu revolveri Elektrisko sadales skapis ar dzesēšanu Rittal SK3393100 Skaidu uztveršanas vanna Mašīnas apgaismojums Piederumi: 1x dzinējinstruments I.D.

Stāvoklis: labi (lietots), Izgatavošanas gads: 2011, CNC apstrādes centrs Fanuc Robodrill α-T21iFa TEHNISKIE DATI Ražotājs: Fanuc Modelis: Robodrill α-T21iFa Izgatavošanas gads: 2011 Vadība: Fanuc Series 31i-MODEL A5 Vārpstas apgriezieni: līdz 10 000 min⁻¹ Pārvietošanās gājiens X ass: 300 mm Pārvietošanās gājiens Y ass: 300 + 100 mm Pārvietošanās gājiens Z ass: 330 mm Ātrās gaita X, Y, Z: 54 m/min Instrumentu žurnāls: 21 vieta Maks. instrumenta masa: 2 kg Kopējā instrumentu masa: 23 kg Maks. instrumenta diametrs: 80 mm Maksimālā galda noslodze: 200 kg Iekārtas svars: 2 050 kg Elektropadeve: 200/220 V, 3 fāzes, 50/60 Hz Jaudas patēriņš: 1,5 kVA PIEDĀVĀJUMA APJOMS Tostarp (nav pilnīgs saraksts): CNC apstrādes centrs Fanuc Robodrill α-T21iFa Dzesēšanas šķidruma sūknis un skaidas vanna Precīzs piedāvājuma apjoms atbilstoši fotogrāfiju sērijai Fanuc Robodrill α-T21iF apstrādes centrs no 2011. gada pārliecina ar augstu precizitāti un dinamiku, kā arī kompaktu konstrukciju. Ar pārvietošanās gājieniem 300 mm X, 300 + 100 mm Y un 330 mm Z asī iekārta nodrošina daudzpusīgas apstrādes iespējas. Instrumentu maiņas žurnāls ar 21 pozīciju nodrošina elastīgus ražošanas procesus un samazina uzstādīšanas laikus. Vārpstas apgriezieni līdz 10 000 min⁻¹ ļauj efektīvi veikt gan smalkas apstrādes, gan jaudīgu skaldīšanu. Fanuc Series 31i-Model A5 vadība nodrošina ērtu un uzticamu programmēšanu. Pateicoties maksimālajai sagataves kravnesībai 200 kg un kompaktajām izmēriem, iekārta ir ideāli piemērota universālai lietošanai gan atsevišķu detaļu, gan sērijveida ražošanā. Itedpoxflxasfx Adlob Par datu pareizību, pilnīgumu un aktualitāti atbildība netiek uzņemta.

Stāvoklis: pilnībā atjaunots (lietots), Izgatavošanas gads: 2010, Funkcionalitāte: pilnībā funkcionāls, X assis pārvietošanās distance: 450 mm, Y ass pārvietošanās attālums: 400 mm, Z ass pārvietošanās attālums: 240 mm, kopējais svars: 6 000 kg, vārpstas ātrums (maks.): 42 000 apgr./min, 5 asu HSC frēzmašīna Röders RXP500DSC ar lineārajiem tiešajiem piedziņas mehānismiem visās asīs un griezes momenta piedziņām rotācijas asīs. Mašīna tiek pilnībā renovēta, pārbaudīta un izmērīta mūsu uzņēmumā. Mašīna atbilst jaunās iekārtas tolerances standartam! Pārvietošanās diapazoni: X450mm, Y400mm, Z240mm Attālums starp vārpstu un galdu: apm. 315mm - Lineārie tiešās piedziņas mehānismi visās asīs – bez nodiluma - 19-pozīciju instrumentu mainītājs - Dzesētājs piedziņām, frēzes vārpstai un vadības skapim - Lāzera mērīšanas ierīce pilnībā automātiskai frēzēšanas instrumentu (garums/diametrs/kontūra/konusa leņķis) iestatīšanai un nodiluma uzraudzībai, ieskaitot instrumenta attīrīšanu pirms mērījuma - Rokas vadības pults - Attālināta apkope - Automātiskais 3D zondes komplekts ar kalibrēšanas lodīšu instrumenta mainītājā - Minimālais eļļošanas daudzums (MQL) - Emulsijas dzesēšana - Vārpsta HSK40E ar maksimālo ātrumu līdz 42 000 apgr/min - Vārpstas garuma kompensācija - EROWA nulles punkta spīlēšanas sistēma integrēta galda mehānismā - Manuāla čaka vadība Isdpfx Astt Argedlotb - Automātikas komplekts vēlākai aprīkošanai ar paletes maiņas mehānismu - Rokas vadības pults Mašīnu var apskatīt darba kārtībā jebkurā laikā. Plašāku informāciju par mūsu renovētajām iekārtām un darbu apjomu atradīsiet mūsu mājaslapā vai Hüttmann Youtube kanālā.

Stāvoklis: ļoti labs (lietots), Izgatavošanas gads: 2006, X assis pārvietošanās distance: 400 mm, Y ass pārvietošanās attālums: 350 mm, Z ass pārvietošanās attālums: 300 mm, vārpstas ātrums (maks.): 4 500 apgr./min, vārpstas ātrums (min.): 1 apgr./min, spalvas vilkšana: 60 mm, kopējais augstums: 2 100 mm, kopējais platums: 2 100 mm, kopējais garums: 2 300 mm, galda platums: 450 mm, galda garums: 750 mm, rotācijas ātrums (maks.): 4 500 apgr./min, rotācijas ātrums (min.): 1 apgr./min, kopējais svars: 1 900 kg, apstrādājamā sagataves svars (maks.): 500 kg, Pārvietošanās ceļš X/Y/Z 400/350/300 mm, apgriezienu skaits 1 – 4500 apgr./min, motors 4,5 kW, vārpstas konuss SK 40, vadība Heidenhain TNC 320, galda izmērs 750x450 mm, hidrauliskā instrumentu ievilkšana, dzesēšanas šķidruma sistēma, šļakatu aizsardzība, instrumentu turētāji, elektriskā rokrata, ekspluatācijas instrukcija Itodpfx Aowb Erzsdleb

Stāvoklis: labi (lietots), Izgatavošanas gads: 1996, Funkcionalitāte: pilnībā funkcionāls, STAR SH-12 CNC garās virpas automāts TEHNISKIE DATI Apstrādes diametrs: 13 mm Galvenās vārpstas gājiens: 140 mm Apgriezieni: 400 – 10 000 apgr./min Vārpstas jauda: 1,5 kW Instrumentu skaits: 5 Instrumentu skaits revolvergalvā: 3 Iekārtas izmēri: 1500 x 950 x 1650 mm Svars: Apmēram 950 kg PIEDĀVĀJUMA APJOMS Tostarp (saraksts var nebūt pilnīgs): STAR SH-12 CNC virpas automāts Stieņu padevējs Dzesēšanas šķidruma sūknis Transformators Itodpfx Adovllmhslsb Precīzs piedāvājuma saturs atbilstoši fotogalerijai. Par sniegto datu pareizību, pilnīgumu un aktualitāti mēs negarantējam.

Stāvoklis: lietots, Izgatavošanas gads: 2002, x-virziena gājiens: 3200 mm y-virziena gājiens: 800 mm z-virziena gājiens: 600 mm Vārpstas stiprinājums: SK40 Apgriezienu skaits: 50 - 12000 apgr./min Instrumentu žurnāla ietilpība: 30 gab. Galda uzstādīšanas virsma: 3900 x 750 mm Ātrie pārvietojumi x/y/z: 12/12/12 m/min Kopējais jaudas patēriņš: 29 kW Iekārtas svars: apm. 15000 kg Iedsv S Irtopfx Adletb Nepieciešamā telpa: apm. 7200 x 3500 x 3100 mm CNC ērglis tipa apstrādes centrs Hedelius Aprīkojums: - Skaidu transportieris - 30 pozīciju instrumentu mainītājs - Heidenhain CNC vadība iTNC 530i - Augstspiediena lentes filtrēšanas sistēma - Iekšējā dzesēšana ar 15 bar spiedienu (IKZ) - SK40 stiprinājumi - Lietošanas instrukcija Veiktie remontdarbi 07/2022: - X ass vadotņu ratiņi - dažādas pneimatiskās šļūtenes - Kravas durvju drošības stikls - Dažādas spiedpogas ar signāllampiņām - Durvju drošības slēdži - X ass pārsegs (lameles) - IKZ filtri (4 gab.) - Filtra skapis - Z un Y asu zobjostas - Durvju noslaucītāji ar amortizāciju - Ārējās dzesēšanas šļūtene, vārpstas dzesēšana un divas smidzināšanas pistoles - Ārējās dzesēšanas sprauslu komplekts - 2 Y ass ķemmes - 1 durvju ruļļu komplekts ar sliedi (6 metri) - 1 Klüber smērviela komplekts ar konusa izsitēju

Stāvoklis: gatavs lietošanai (lietots), X-ass: 500 mm, y-ass: 400 mm, z-ass: 350 mm, spindelgājiens: 50 mm, vārpstas apgriezieni: 20–5000/min, pieslēgšanas jauda: 10 kVA, vadība: Maho CNC 432, garums: 2022 mm, platums: 3030 mm, augstums: 1915 mm, svars: 2,1 t, darbības stundu skaits: 29 578 h, ar dokumentāciju, bez rezerves daļām, mehāniski un elektriski iekārta darbojas nevainojami, vadības elementi nesen atjaunoti. Itjdpfjkn R Dhox Adlob

Stāvoklis: jauns, Izgatavošanas gads: 2025, Pilnībā pārbūvēta, kā jauna iekārta, modernizēta atbilstoši tiesību aktos noteiktajiem drošības standartiem "atbilstoši tehnoloģiju līmenim" saskaņā ar darba drošības noteikumiem un arodveselības prasībām. Vadības skapja elektronika Uzstādīti jauni CE vadības skapji atbilstoši aktuālajām arodveselības noteikumu juridiskajām prasībām (BGVA 3 / DIN-EN 60204-1) - jaunas iekārtas standarts. Pēc vēlēšanās visa iekārta pieejama CE izpildījumā. Tiek sagatavota CE atbilstības deklarācija. FPS Werkzeugmaschinen GmbH šajā gadījumā darbojas kā ražotājs. Iekārta atbilst DARBA DROŠĪBAS NOTEIKUMIEM (Betr.SichV). Tādējādi izgatavošanas gads atbilst iekārtas piegādes datumam. EN ISO 12100, EN ISO 13857, DIN EN 13128:2009-09, EN ISO 13850, EN ISO 13849, EN 60204-1 Vadība 3 asis – FPS Aktiv – digitālais indikators Apgreižņu skaits 25 – 2500 apgriezieni/min, ģeometriski gradēta tiešā piedziņa ar 18 apgriezienu diapazoniem maksimālam griezes momentam un frēzēšanas jaudai Padeve 5 līdz 500 mm/min, bezpakāpju regulācija Ātrā gaita 1,2 m/min Izbīdāmais spindelis Vertikāli izbīdāms spindelis 100 mm, SK40 ar M16 pievilkšanas vītni, pēc izvēles: ar DECKEL zāģa vītni S20 x 2 Itedpfx Aoh Sptnsdleb Horizontāli izbīdāms spindelis apm. 100 mm Asis X/Y/Z 800/300/400 mm Galds Stabils leņķveida galds 1000x440 mm, slodze līdz 2000 kg Aprīkojums • Vertikālais un horizontālais spindelis • Manuāli līdz +/-90° grozāms frēzes galva Papildaprīkojums • Z ass aizsargpūslis • Metāla skaidas vanna • Mašīnas apgaismojums • Centrālā eļļošana • Universālais galds • Apļveida galds • Greifers • Dalītājs • Pretsvars • u.c.
