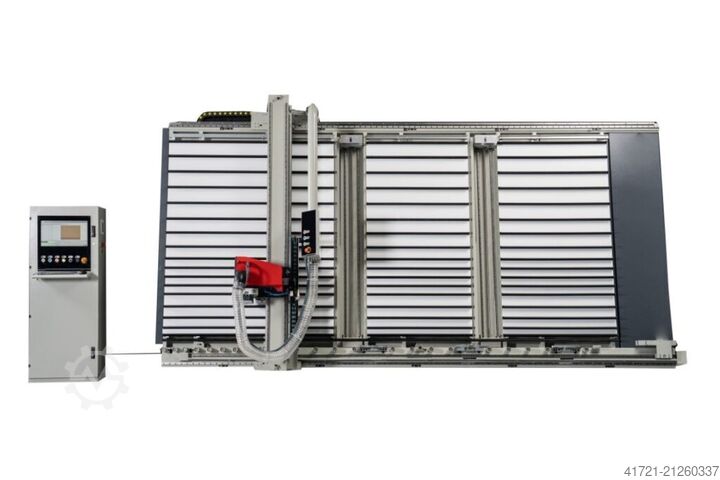

Vertikālais paneļu zāģis

WINTER DPM AV 2242

Griešanas garums: 4200 mm
Griešanas augstums: 2200 mm
Motora jauda: 3 kW
Nksdpfjyk Ibvjx Aaqou
WINTER AUTOMĀTISKĀ VERTIKĀLĀ PANEĻU ZĀĢMAŠĪNA, tips DPM AV 2242

Tehniskie dati:

- Vadības panelis ar plākšņu griešanas optimizācijas programmatūru.
- Automātiska griešanas programma – Automātiska pozicionēšanas sistēma
- Automātiska pacelšanas sistēma – Griešana ar ieloces asmeni
- Maks. griešanas augstums: 2200 mm
- Maks. griešanas garums: 4200 mm
- Maks. griešanas biezums: 40 mm
- Apakšējie balsta riteņi no metāla
- Zāģēšanas motora jauda: 3 kW
- Spriegums: 400 V / 50 Hz, trīsfāzu
- Servomotori: 4 x INOVANCE servomotori
- Motora apgriezieni: 2880 apgr./min.
- Zāģa asmens apgriezieni: 5280 apgr./min.
- Priekšzāģa asmens apgriezieni: 7800 apgr./min.
- Apaļā asmens izmēri: 250 x 30 x 3,2 mm, Z=80, HM trapece
- Priekšzāģa asmens izmēri: 125 x 20 x 3 mm, Z=24, HM konisks
- Kopējie izmēri (darba zona) (G x P x A): 8600 x 2000 x 3200 mm
- Iepakojuma izmēri (G x P x A): 6000 x 2350 x 2600 mm
- Kopējais svars: 1350 kg

DPM AV 2242 ir pilnībā automātiska vertikālā paneļu zāģmašīna, kas ļauj ērti un efektīvi veikt plākšņu griešanu, izmantojot integrētu optimizācijas risinājumu. Visa plākšņu griešana norit automātiski.

Mašīna paredzēta automātiskai paneļu griešanai gan vertikāli, gan horizontāli no materiāliem:
- Skaidu plāksne
- Laminēta skaidu plāksne
- Daudzslāņu plāksnes
- Masīvkoks
- MDF
- Plexiglas
- Polikarbonāts
- Plastmasas materiāli

Automātiskā pozicionēšanas sistēma
Mašīna automātiski pārslēdzas starp vertikālo un horizontālo pozīciju ar pozicionēšanas sistēmu, griežot paneļus atbilstoši no optimizācijas programmatūras radītajam griešanas plānam. Procesa laikā operatora iejaukšanās nav nepieciešama. Ar automātisko paneļu pacelšanas sistēmu formēšana un griešana notiek, kamēr plāksne atrodas uz mašīnas.

Automātiska griešana ar integrētu optimizāciju
Automātiskā griešanas programma, kas iekļauta DPM AV komplektācijā, ļauj operatoram ievadīt vajadzīgos parametrus, un mašīna rūpējas par precīzu dimensiju izgriešanu pēc plāna. Optimizācijas funkcija ir iekļauta kā standarts. Lietotājs var optimizēt griezumus vienam vai vairākiem paneļiem, augšupielādējot detaļu sarakstus programmā. Visi procesi tiek optimizēti un izpildīti automātiski.

Automātiskā satveršanas un pacelšanas sistēma
Servopiedziņas automātiskā pacelšanas sistēma atviegloādaļu apstrādi, nodrošinot iespēju vienai personai viegli un precīzi apstrādāt pat lielgabarīta plāksnes. Precīzi griešanas procesi tiek veikti bez fiziskas piepūles, jo plāksnes svaru uzņem pacelšanas sistēma. Servopiedziņas pozicionēšanas sistēma nodrošina izmēru izpildi ar 0,1 mm precizitāti. Pneimatiskā satveršanas sistēma arī ir iekļauta automātiskajā pacelšanas procesā.

Plākšņu transportēšanas sistēma
Precīzi izgatavoti augstas izturības nestspējas divkāršie rullīši atvieglo operatora darbu un nodrošina vienmērīgu materiāla pārvietošanu uz iekārtas.

Paneļu piedziņas sistēma
Programmatūrā ievadītās vērtības un daudzumi...
