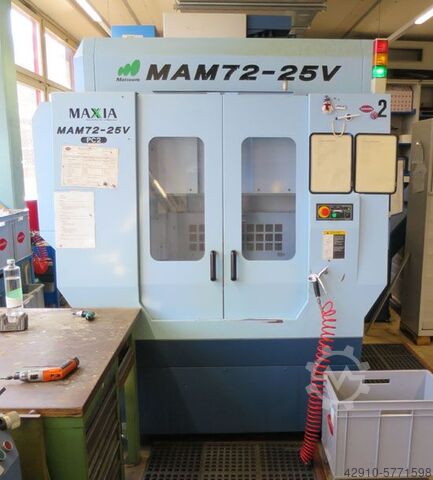

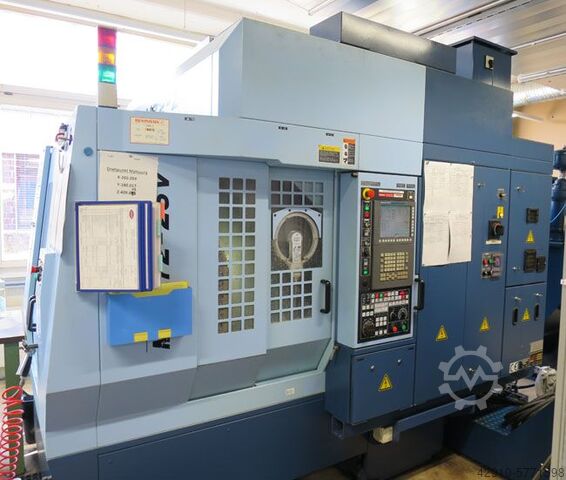

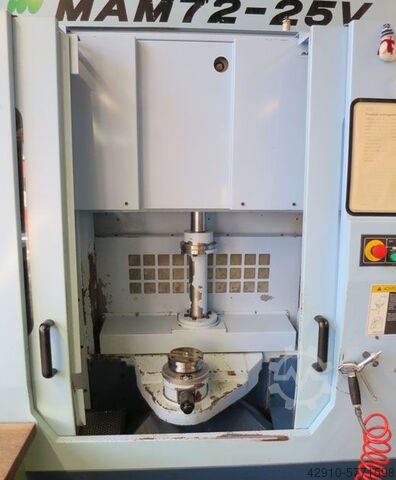

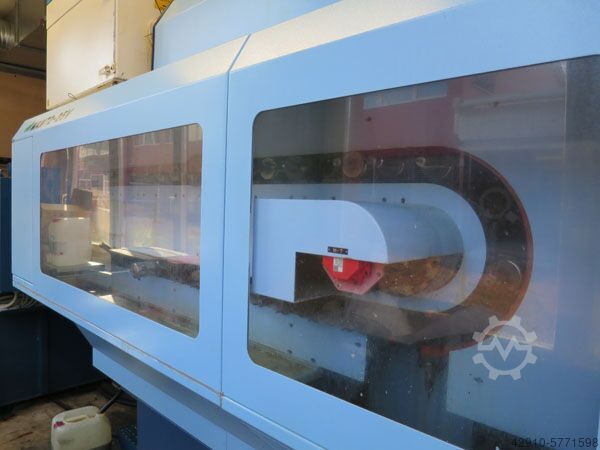

Vertikālās apstrādes centrs

Matsuura MAM72-25V

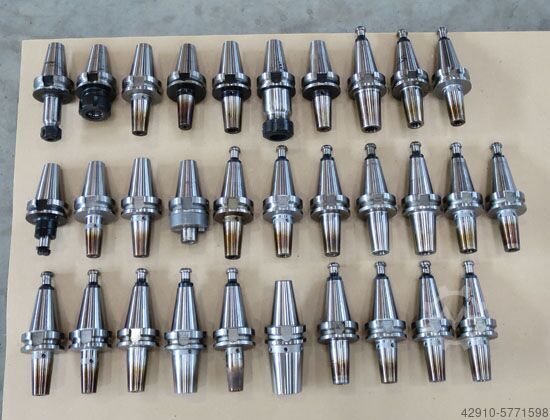

Izgatavošanas gads: 2011, Stāvoklis: ļoti labs (lietots), 5 asu apstrādes centrs FANUC G-Tech 30i Pārvietošanas diapazoni: 550 x 410 x 450 mm B ass galda rotācija: +/- 110° A ass galda rotācija: 360° Vārpstas uzmava: BT40 Big Plus Vārpstas apgriezieni: līdz 15,000 apgr./min Instrumentu maiņas stacija: 40 pozīcijas Paletes: 2x, diametrs 250 mm Iekšējā vārpstas dzesēšana Laedpfx Ajgufmrsb Ijh 3D mērlīnijas sensors Instrumentu mērīšanas ierīce Paletes: 15x Instrumentu turētāji: apmēram 80x KNOLL / TURBO dzesēšanas sistēma MARCELS MASCHINEN CH

Stāvoklis: gatavs lietošanai (lietots), Izgatavošanas gads: 2006, darbības stundas: 19 911 h, Vispārīga informācija Izmēri platums: 1500 mm Izmēri dziļums: 2200 mm Izmēri augstums: 2250 mm Vadības bloks Laedpfx Abjxgkddo Ish Zīmols: FANUC Modelis: 30 iM Galvenā piedziņa Vārpstas ātruma diapazons: 50–15000 apgr./min Instrumenta konusveida savienojums: BT40 Piederumi Šaurskriemeļu atlikumu transportieris: Jā Papildu aprīkojums Instrumentu mainītājs ar 40 pozīciju ķēdi Paliktņu mainītājs 2 paliktņiem, Ø130 mm Rezerves paliktņi Capto C6 KNOLL dzesēšanas sistēma ar dzesēšanas šķidruma padevi caur vārpstu un sūkni KTS25-50T / dzesēšanas duša ar jaudu 100 l/min pie 1,4 bar 2 spirālveida skaidas transportieri Renishaw mērīšanas zonde OMP60 / Renishaw lāzersistēma TRS-1 Rotējošs skata logs, elektrisks / Vadībai: programmējams spogulis, koordinātu sistēmas rotācija, IZ2/150NF HSC precīzā vadība vienlaicīgai 5 asu apstrādei CE marķējums Šis 5 asu Matsuura MAM72-25V ražots 2006. gadā. Ideāli piemērots sarežģītiem un precīziem apstrādes uzdevumiem, šis vertikālais apstrādes centrs piedāvā augstu elastību un produktivitāti jūsu ražošanas vajadzībām. Izmantojiet iespēju iegādāties šo Matsuura MAM72-25V vertikālo apstrādes centru. Sazinieties ar mums, lai saņemtu plašāku informāciju. Pielietojuma veidi Frēzēšana

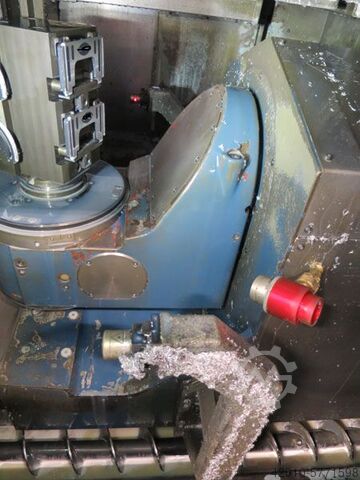

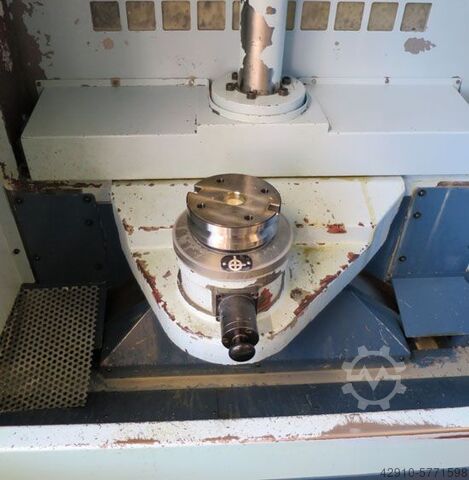

Stāvoklis: gatavs lietošanai (lietots), Izgatavošanas gads: 2007, darbības stundas: 66 963 h, Funkcionalitāte: pilnībā funkcionāls, X assis pārvietošanās distance: 550 mm, Y ass pārvietošanās attālums: 410 mm, Z ass pārvietošanās attālums: 450 mm, galda slodze: 40 kg, rotācijas ātrums (maks.): 15 000 apgr./min, TEHNISKĀ INFORMĀCIJA B ass: +110° līdz -110° C ass: 360° Galda indeksācija B un C asīm: 0,001° Sagatie Maks. sagataves izmērs: Ø 250 × augstums 250 mm Maks. galda noslodze: 40 kg Paletēšanas sistēma Paletes izmērs: Ø 130 mm Maks. sagataves izmērs uz paletes: Ø 250 × augstums 250 mm Maks. paletes noslodze: 40 kg Paletes uzmava: Capto C6 Vārpsta Griešanās ātruma diapazons (standard): 50 - 15000 apgr./min Vārpstas uzmava: BT 40 JIS B 6339 Big+ Vārpstas motora jauda ar FANUC piedziņu: 7,5 / 5,5 kW Maksimālais griezes moments: 65,1 Nm pie 1.100 apgr./min Ātrgaitas un padeves Ātrgaita X-, Y-, Z-asīs: 50 000 mm/min Ātrgaita B asij: 30 apgr./min Ātrgaita C asij: 50 apgr./min Padeve X-, Y-, Z-asīs: 1…50 000 mm/min Padeve B asij: 30 apgr./min Padeve C asij: 50 apgr./min Instrumentu mainītājs Maksimālais instrumenta svars: 10 kg Maks. instrumenta diametrs pilnā komplektācijā: Ø96 mm Maksimālais instrumenta diametrs ar brīvām blakus pozīcijām: Ø150 mm Maksimālais instrumenta garums: 300 mm Lodpfjwx Iugox Ab Isah Vadotnes Asu vadotnes: ruļļveida vadotnes Eļļošana: nepārtraukta tauku eļļošana Lodveida vītnes X-, Y-, Z-asīm Ø: 36 mm Stīgrums: 16 mm Asu piedziņas Jauda X-, Y-, Z-asīm: 4,5 / 4,5 / 5,5 kW Jauda B-, C-asīm: 4,5 / 2,5 kW Asu vilkmes spēks X-, Y-, Z-asīm: kN IEKĀRTAS INFORMĀCIJA Vadība: MATSUURA G-Tech 30i (FANUC 30i MA) Sērijas numurs: SN17224 Svars & Izmēri Iekārtas svars (standarta): 7 800 kg Iekārta ar PC-2: 8 600 kg Iekārtas augstums virs grīdas: 2 705 mm Platums: 2 281 mm Dziļums: 3 665 mm Pieslēguma dati Kopējā pieslēguma jauda (standarta iekārta): 32 kVA Pieslēguma spriegums: 3 x 400 V, 50 Hz Saspiestā gaisa pieslēgums: 5,5-9,5 bar APRĪKOJUMS 5 asu vienlaicīga vadība Instrumentu žurnāla paplašināšana uz 40 instrumentu vietām Paletētājs ar 2 paletēm, 130 mm diametrā Tiešas atgriezeniskās saites mērsistēma (Heidenhain) X-, Y-, Z-asīs ar slēgta gaisa piespiedēšanu KNOLL dzesēšanas šķidruma sistēma: 1 skrāpju lentes vai eņģes lentes skaidas transportieris ar pacelšanas sūkni un skaidas izvadīšanu uz operatora pusi (tips: 500 K-1/10, izgat. gads 2010) 1 dzesēšanas šķidruma padeve caur vārpstu ar dzesēšanas šķidruma sūkni KTS25-50T, jauda 31 l/min pie 70 bar, 5,5 kW, spiediens pārslēdzams 3 līmeņos 1 ārējā dzesēšana ar dzesēšanas sūkni, jauda 100 l/min pie 1,4 bar 1 dzesēšanas skalošana ar dzesēšanas sūkni, jauda 100 l/min pie 1,4 bar 1 kompaktais filtrs KF200, filtrēšanas jauda 200 l/min 2 spirālveida transportieri iekārtā RENISHAW OMP 60 mērsistēma automātiskai nulles punkta uzstādīšanai un sagatavju mērīšanai, izmantojot pārslēdzamo instrumentu mainītāju OMRON spiediena mērītājs instrumentu garuma mērīšanai un instrumentu lūzuma uzraudzībai

Stāvoklis: gatavs lietošanai (lietots), Izgatavošanas gads: 2006, Piedāvājumā ir CNC piecu asu vertikālais apstrādes centrs Matsuura. Pārvietošanās diapazons X/Y/Z: 550 mm/440 mm/580 mm, vārpstas uzgaļa tips: BT40, apgriezienu skaits: 15 000 apgr./min, instrumentu pozīciju skaits: 40, paletizācijas sistēma: 2-paliktņu maiņa, diametrs: 130 mm. Iekārtas izmēri (X/Y/Z): apmēram 2900 mm/2550 mm/3000 mm, svars: apmēram 6000 kg, vadības sistēma: Matsuura G-Tech 30i, darbības laiks: apmēram 19 911 stundas. Komplektā ietilpst 2 papildu paletes un dzesēšanas šķidruma sistēma Knoll. Pieejama tehniskā dokumentācija. Ir iespējama apskate klātienē. Laedpfx Aswyxaveb Ioh

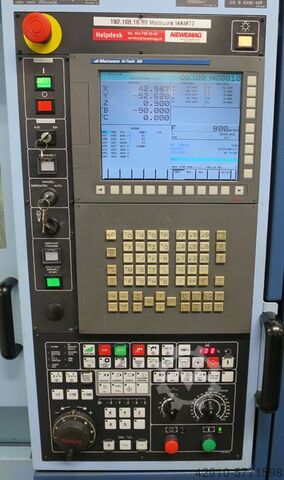

Stāvoklis: ļoti labs (lietots), Izgatavošanas gads: 2007, Funkcionalitāte: pilnībā funkcionāls, 5 asu vertikālais apstrādes centrs, lietots, ražošanas gads 2007 / SN17224 / Vadības laiks: 66.963 stundas Vadība MATSUURA G-Tech 30i (FANUC 30i MA) piecu asu vienlaicīgai apstrādei Pārvietošanās gājieni X ass pārvietošanās gājiens: 550 mm Y ass pārvietošanās gājiens: 410 mm Z ass pārvietošanās gājiens: 450 mm B ass: +110° līdz -110° C ass: 360° Maksimālais sagataves izmērs: Ø250 x augstums 250 mm Maksimālā galda noslodze: 40 kg Galda indeksācija B un C asīs: 0,001° Paletes izmērs: Ø130 mm Maksimālais sagataves izmērs: Ø250 x augstums 250 mm Maksimālā paletes noslodze: 40 kg Paletes uzņemšana: Capto C6 Vārpsta Apgriezienu diapazons, standarts: 50 – 15.000 min-1 Vārpstas savienojums ar plakni: BT 40 JIS B 6339 Big+ Vārpstas motorjauda ar FANUC piedziņu: 7,5/5,5 kW Maksimālais griezes moments: 65,1 Nm līdz 1.100 min–1 Ātruma un pozicionēšanas ātrumi Ātrgaitas gājieni: X, Y un Z asis: 50.000 mm/min B ass: 30 min-1 C ass: 50 min-1 Padeves: X, Y un Z asis: 1 – 50.000 mm/min B ass: 30 min-1 C ass: 50 min-1 Instrumentu mainītājs Maksimālais instrumenta svars: 10 kg Maksimālais instrumenta diametrs ar pilnu žurnālu: Ø96 mm Maksimālais instrumenta diametrs ar brīvam kaimiņu vietām: Ø150 mm Maksimālais instrumenta garums: 300 mm Vadīklas Asu vadīklas: Veltņu vadīklas Eļļošana: Pastāvīga taukeļļošana Lodes recirkulācijas vītnes Lodes recirkulācijas vītnes diametrs X, Y, Z asīs: Ø36 mm Stiegs: 16 mm Asu piedziņas Jauda X, Y, Z asīs: 4,5/4,5/5,5 kW Jauda B, C asīs: 4,5/2,5 kW Asu ass spēks X, Y, Z: KN Uzstāšanas izmēri* (standarta iekārta) Mašīnas augstums virs grīdas: 2.705 mm Platums: 2.281 mm Dziļums: 3.665 mm *Iespējamas atšķirības konkrētajam modelim! Iekārtas svars Standarta iekārta: 7.800 kg Iekārta ar PC-2: 8.600 kg Pieslēguma dati Kopējā pieslēguma jauda: Standarta iekārta: 32 kVA Iekārta ar PC-2: kVA Pieslēguma spriegums: 3 x 400V, 50 Hz Saspiestā gaisa pieslēgums: 5,5–9,5 bar 5 asu vienlaicīga vadība Instrumentu žurnāla kapacitātes paplašinājums no standarta 30 uz 40 vietām Divu palešu mainītājs, Ø130 mm Tiešās ceļa mērīšanas sistēma (Heidenhain) X, Y, Z asīs, ar pretspiediena gaisu Dzesēšanas šķidruma sistēmas KNOLL dzesēšanas šķidruma iekārta, sastāv no*: – 1 skrāpju vai šarnīra skaidu transportieris ar pacelšanas sūkni un skaidu izvadīšanu uz operatora pusi (tips: 500 K-1/10, ražots 2010) Lasdpfx Ajwwk Dzeb Ish – 1 dzesēšanas šķidruma padeve caur vārpstu ar sūkni KTS25-50T, jauda 31 l/min pie 70 bar, 5,5 kW, trīspakāpju vadība – 1 ārējā dzesēšana ar dzesēšanas šķidruma sūkni, jauda 100 l/min pie 1,4 bar – 1 dzesēšanas šķidruma duša ar sūkni, jauda 100 l/min pie 1,4 bar – 1 kompaktais filtrs KF200, filtrēšana 200 l/min – 2 spirālveida skaidu transportieri iekārtā, standarta iespēja Mērīšana iekārtā RENISHAW OMP 60 mērīšanas taustiņš, automātiskai nullpunkta un sagataves mērīšanai, ievietojams vārpstā caur instrumentu mainītāju OMRON spiediena devējs instrumentu garuma mērīšanai un instrumentu lūzuma kontrolei Tehnisko datu izmaiņas un kļūdas, kā arī starppārdošana, ir iespējama!
