CNC apstrādes centrs

Holz-Her Dynestic 7521

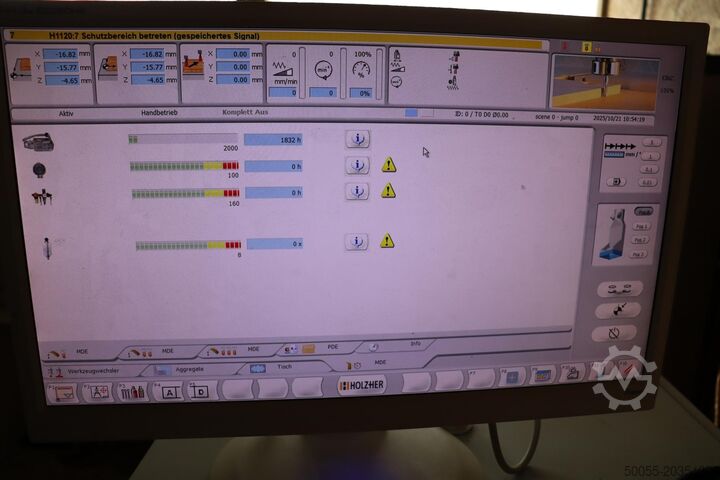

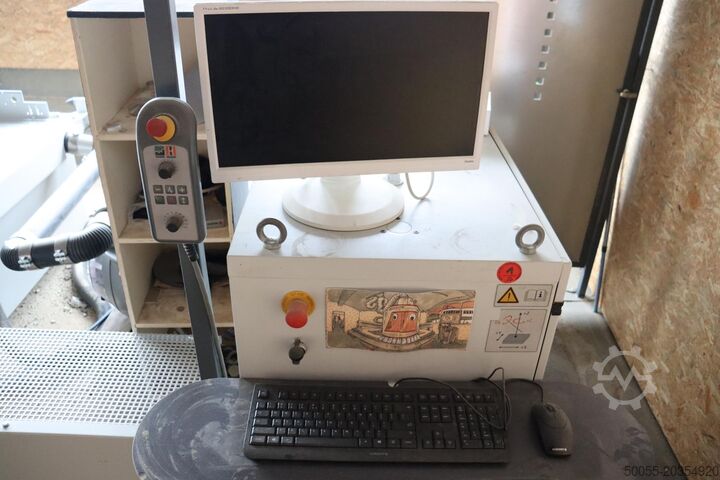

Stāvoklis: ļoti labs (lietots), Apstrādes centrs HOLZHER Dynestic 7521 - lietots - Nesting galds, Atspiedējs ar nosūkšanas ierīci, Izlādes bloks ar konveijeru lenti, Rūdīti, putekļu aizsargāti prizmas vadotnes, Abpusēji vadīta portāla konstrukcija, Slīpi zobains zobrata piedziņa (X un Y ass), Tīkla karte attālinātai apkopei, Vadības skapja dzesēšana ar siltummaini, Rokas vadības ierīce, Groza zāģa agregāts, Pārvietojamais disku instrumentu mainītājs, Ieskaitot soļu paklājus, Lāzers, Automātiska centrālā eļļošana, Jauns industriālais dators, Ieskaitot nesting programmatūru ar brīvas formas izvietojumu ----- Tehniskie dati ----- Apstrādes garums X: 4 600 mm, Apstrādes garums Y: 2 100 mm, Maks. darba ātrums X: 80 m/min, Maks. darba ātrums Y: 100 m/min, Maks. darba ātrums Z: 25 m/min, Mašīnas vadības programmatūra: CAMPUS HOPS, Galvenā vārpstas jauda: 7,5 kW, Galvenās vārpstas apgriezieni: 1 000 līdz 24 000 apgr./min, Galvenās vārpstas savienojums: HSK 63F, Vārpstas dzesēšana: šķidrums, Urbšanas agregāta jauda: 3,0 kW, Urbšanas vārpstu savienojums: M10, pacēlums 11 mm, Vertikālo urbumu vārpstas: 18 gab., Horizontālo dubulturbuma vārpstas X virzienā: 2 gab., Horizontālo dubulturbuma vārpstas Y virzienā: 1 gab., Vakuuma sūkņa jauda: 500 m³/h, Ksdpfx Aju R Tcreb Ienc Nosūkšanas pieslēgums Ø: 250 / 200 + 2x 80 mm, Saspiestā gaisa pieslēgums: 6-8 bar, Saspiestā gaisa patēriņš: 300 l/min. Kvalitātes informācija: - pilnīga pamatīga tīrīšana - pārbaudīta elektroinstalācija - pārbaudīta pneimatika - iestatīta pēc ražotāja specifikācijām - gatava tūlītējai lietošanai

Stāvoklis: lietots, Izgatavošanas gads: 2012, Lietota iekārta Ražošanas gads: 2012 Pamata iekārta – Dynestic 7521 20.6 Dynestic galds Klasiskai nesting apstrādei ar nodiluma plāksni Apstrādes garums 6250 mm (DYNESTIC 20.6 jau iekļauts papildu 4. balsts Y virzienā) Iekārtas rāmis no metinātas konstrukcijas ar slīpētām un rūdītām prizmas vadotnēm traversam, apstrādes galvai un konsolēm Traverss veidots kā gantry tipa izpildījumā Zobratu pārvads ar slīpi zobiem X un Y virzienā, lodveida skrūves precīzai pozicionēšanai Z virzienā Tehniskie dati: Tehniskie dati attiecas uz DYNESTIC 7521 - 20.6 Lūdzu, skatiet atbilstošās datu lapas. Apstrādes izmēri: Maks. detaļas izmērs frēzēšanai: X = 6250 mm Y = 2100 mm Maks. pārvietošanās gājieni: X = 7360 mm Y = 2720 mm Z = 325 mm Maksimālais pāri gājiena augstums DYNESTIC galdam: Z = 1. pakāpe 318 mm / 2. pakāpe 418 mm no galda virsmas (bez instrumenta, bez patronas) Maksimālais programmējamais ātrums: Vektoru ātrums: 128,0 m/min X = 80 m/min, Y = 100 m/min, Z = 25 m/min 4-pakāpju nosūkšanas pārsegs ar pneimatisku augstuma regulēšanu un skata logu Spriegums 400 V, 50/60 Hz VADĪBAS SISTĒMA: Dual-Core procesors Operētājsistēma Windows XP 80 GB cietais disks / 1 GB RAM RJ45 tīkla pieslēgvieta 10/100 Base-T Fast Ethernet ASV klaviatūra un Microsoft IntelliEye pele (optiskā) CD-ROM / CD-RW (CD rakstītājs) Attālinātā apkalpošana Integrēta tīkla karte vadības un programmu datu pārsūtīšanai. Datu pārraide notiek caur ātrgaitas interneta pieslēgumu Prasība: ātrgaitas interneta pieslēgums iekārtai. Knsdpfx Asw I U Ecob Ijc DYNESTIC galds Fiksēts, nepārtraukts apstrādes galds ar rastru iedalījumu, caurejošām rievām X un Y virzienā, rievas attālums 50 mm ar 25 m blīvējuma auklu nodiluma plāksnes nostiprināšanai 1 apstrādes lauks ar atdures līstēm / atduri Augstums 30 mm, pneimatiski nolaižams Pa 2 atdures līstēm Y virzienā un 1 atdure X virzienā labajā pusē (skatoties no iekārtas priekšpuses) Vakuuma lauki: 1-apļa vakuuma sistēma Urbšanas agregāts 7976, 24 vārpstas Dzinēja jauda 3,0 kW 18 vertikālās vārpstas atsevišķi vadāmas Izvietojums „L” formā, 10 X un 8 Y virzienā 32 mm rastrs Maksimālais urbja diametrs: 35 mm Urbja kopgarums: 70 mm no pieskrūvēšanas vietas (atkarībā no plāksnes biezuma) Vārpstas izvirzīšanas gājiens: 70 mm Griešanās virziens: pārmaiņus uz labo un kreiso pusi n(max.) 1000–5710 min⁻¹ bezpakāpju regulācija Urbja stiprinājums: M10 vītne – 11 mm pasēšanas vieta bez instrumenta, bez patronas 6 horizontālās vārpstas 2 dubulturbja vārpstas X virzienā (attālums 32 mm starp 1. un 2. horizontālo vārpstu) 1 dubulturbja vārpsta Y virzienā Stiprinājums: M10 vītne, 11 mm pasēšanas vieta Urbja kopgarums max. 70 mm no pieskrūvēšanas vietas bez instrumenta, bez patronas Brīva vieta 1 paredzēta: pēc izvēles dubulturbja vārpstai X virzienā vai vertikālajam adapterim ar dubultu piespiedējspēku Brīva vieta 2 paredzēta: pēc izvēles zāģim X virzienā vai vertikālajam adapterim ar dubultu piespiedējspēku Frēzēšanas agregāts 7831, 2-pakāpju Jauda: 11,0 kW (S6) n(max.) = 1000–24000 min⁻¹ bezpakāpju regulācija, divpakāpju padeves gājiens Maks. jauda pie 12000–24000 min⁻¹ gaisa dzesēšana ar HSK-F 63 instrumentu stiprinājumu ar labgriezi
